※ 智能运维电箱

智能运维电箱内置防雷器/电源输入输出模块/智能运维终端，依据平安城市、智能交通等领域视频管理信息化的需求，结合各类前端视频设备实际运维需求调研，自主研发的集智能通信与防护于一体的前端智能运维箱产品。

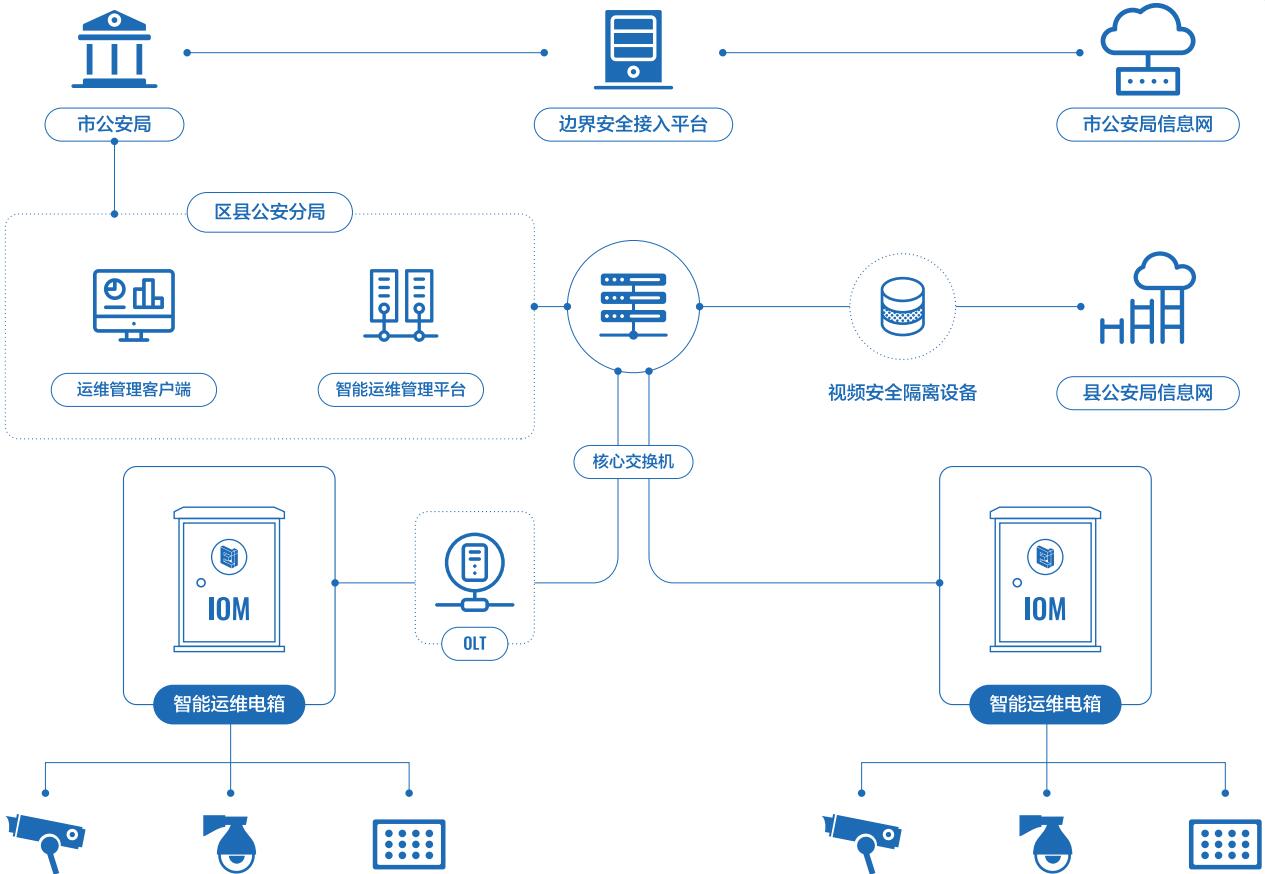

※ 系统架构

智能运维电箱主要部署视频专网由前端智能运维电箱和后端智能运维管理平台组成。

※ 应用场景

智能运维电箱主要应用于智慧城市、平安城市、智能交通、能源行业专项监控、智能轨道交通监控、智能小区监控、特殊行业专 业监控等领域。

※ 核心功能

A、模块化产品特色

高度集成

集机箱、前端信息采集与远程控制、系列传感器.电源模块防雷、光纤通讯、自动重合闸、电源控制于一体,体积紧凑布局合理美观。

模块化设计

箱内所有功能单元均模块化设计,在保持箱体通用性的同时提供多样化配置以适应不同应用场景,同时便于扩展维修,更大化的延长基础设施的使用生命周期,从而实现基础设施的保值增值。

部署灵活、维护方便

所有功能单元均出厂预置,实施现场只需将光纤、网络、数据、电源线引入箱体与箱内预置的接口对接即可,无需拆解箱内板面、模块即可完成部署。

可独立运行

纯硬件设备,可本地显示温湿度、电流、电压数据,无须平台软件即可完成所有参数设置,具备保存所采集的数据能力,断网、断电数据不会丢失。

B、模块化产品主要功能

集中供电

提供1-3个220V电源输出控制端口,提供5个DC12V电源输出控制端口。

自动重合闸.

具备过流短路保护、欠压/过压保护、漏电保护、故障记忆、合闸前检 测、自动重合智能控制功能。

数据检 测采集：箱体温湿度检 测、箱门状态检 测、风扇运行状态检 测、防雷器状态检 测、220V强电检 测、断路器状态检 测、光通信单元状态检 测等。

光纤通讯

光纤通讯单元拥有1/2 个百兆或千兆光口，4-8 个自适应以太网RJ45接口。该光纤通讯单元设计符合以太网标准,添加防雷、防静电保护措施,性能稳定可靠。

防雷

箱体具备AC 220V防雷和网络防雷功能，可提供1路AC 220V强电和4/8路网络防雷保护。

扩展功能

可通过预留的4个功能扩展单元可扩展以下功能：

1、具备监测控制功能的直流(交流)电源分配单元;

2、八口光纤通讯模块;

3、3G/4G传输通讯;

4、 Gps/北斗定位;

5、 智能电源控制板;

6、烟雾探测报警等功能。

C、集成式产品特色

集成灵活

普通电箱集成智能运维终端,便可实现前端断电断网检 测、设备箱用电检 测、环境(温湿度/灯光)辅助控制、远程控制(前端摄像机/补光灯/传输设备/风扇等)防盗监测、姿态检 测等功能。

配置方便

可根据功能需要任意配置防雷、自动重合闸、控制通道等箱内电气化设备及数据采集传感器,满足不同项目功能需求。

安装便捷

根据项目功能需要配置,定制箱内结构,布线美观、合理,更大程度利用箱内空间。

旁路运行

运维终端采用旁路设计,掉电记忆，设备故障,不影响视频业务运行。

D、集成式产品主要功能

内置功能

单相自动合闸保护器(带防浪涌功能)电源防雷器等。

接口

2路AC220V输入接口、5路AC220V可控输出接口、1路DC12V可控输出接口、2路开关量无源输入接口、1路温湿度专用接口(含数据接口和3.3V供电接口).1个100M RJ45网络接口、3个458接口、一个备用电源输入接口。

用 电 检 测 功 能

具备实时监控总体供电电压、电流情况,及各用电负载设备的工作状态具有异常用电告警停电与电源故障报警。

断 电 断 网 检 测

实时监控智能区分前端断电、断网状态,并把状态传给后台。

箱 门 检 测

实现对箱i门状态检 测,当箱门]开启后端平台会检 测到状态变化。

远程重启功能

可通过手动1自动控制,对前端摄像机、补光灯、传输设备、风扇等负载供电控制重启。

网络故障自动修 复功能

自动判断传输网络状态,自动重启传输设备。

辅助灯管理功能

监控点补光灯开启关闭控制,可按照需要设置控制时间。实现更为灵活的补光灯定时供电控制计划。

风扇控制功能

可根据箱内温度自动控制风扇。

摄像机故障自动修 复

后端系统诊断检 测到前端摄像机视频模糊、画面偏色、亮度异常、画面冻结等图像故障时,自动发送指令重启前端摄像机并修 复。

※ 用户价值

1、实时数据采集

设备对前端数据实时采集并送到后台，便于用户实时掌握前端市电状态、环境状态、雷击、状态、网络状态、箱门状态等实时情况。

2、精准故障定位

通过硬件及算法技术、精准判断前端断电、断网状态为用户责任区分提供依据便于及时推动维修。

3、远程故障运维

系统通过平台手动或者预案自动控制，智能运维终端控制前端设备，断电硬重启，提高运维效率，节约运维成本。

4、及时数据监控

后端管理系统通过规则技术，实时监控前端，采集数据异常状态及时预警便于用户及时制定维护预案。
